                                                用     途

       8-09型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机，也可以作为各种熔炉、锻冶炉鼓风和输送空气及无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。

                                               型式和结构

      1、8-09风机为单吸入，我厂设计机号有№6.8A、7.1D、8D、8.5D、9D五个机号。

      2、风机可制成顺时针旋转或逆时针旋转两种型式。从电机一端正视，凡叶轮顺时针方向旋转者，匀称顺旋转风机，以“顺”表示，反之称逆旋转风机，以“逆”表示。

      3、风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机均可制成0度、90度、180度三种角度

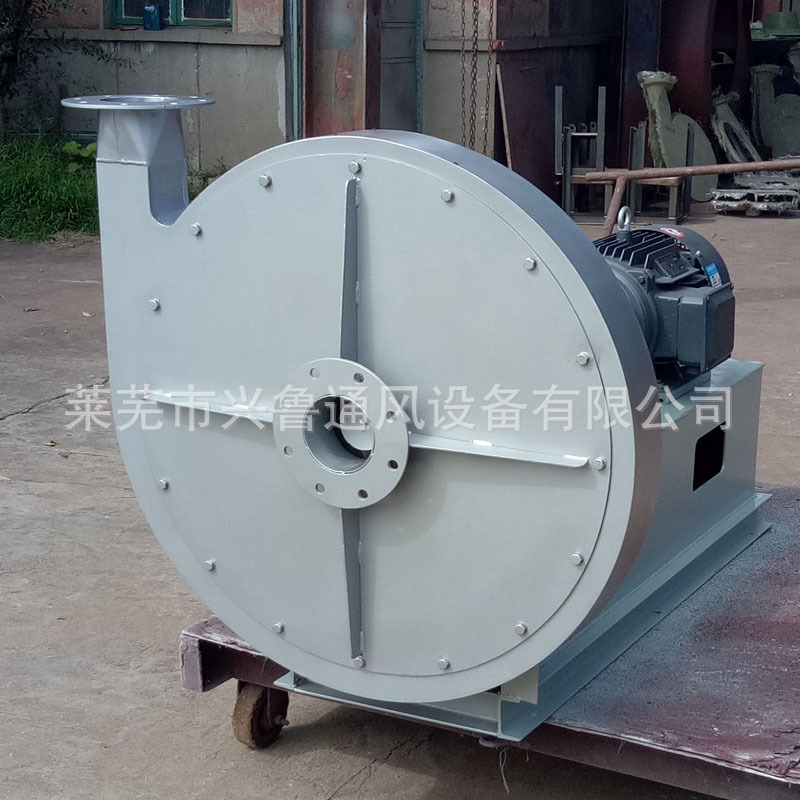

      4、风机由叶轮、机壳、进风口、传动组、密封件、机座等组成。

叶轮—叶轮按新的高效前向风机理论设计，叶轮成形后经静、动平衡校正超速运转试验因此运转平稳可靠。

机壳—用普通钢板焊接成蜗形整体。

进风口—制成收敛式流线形整体结构，用螺栓固定于前盖板上。

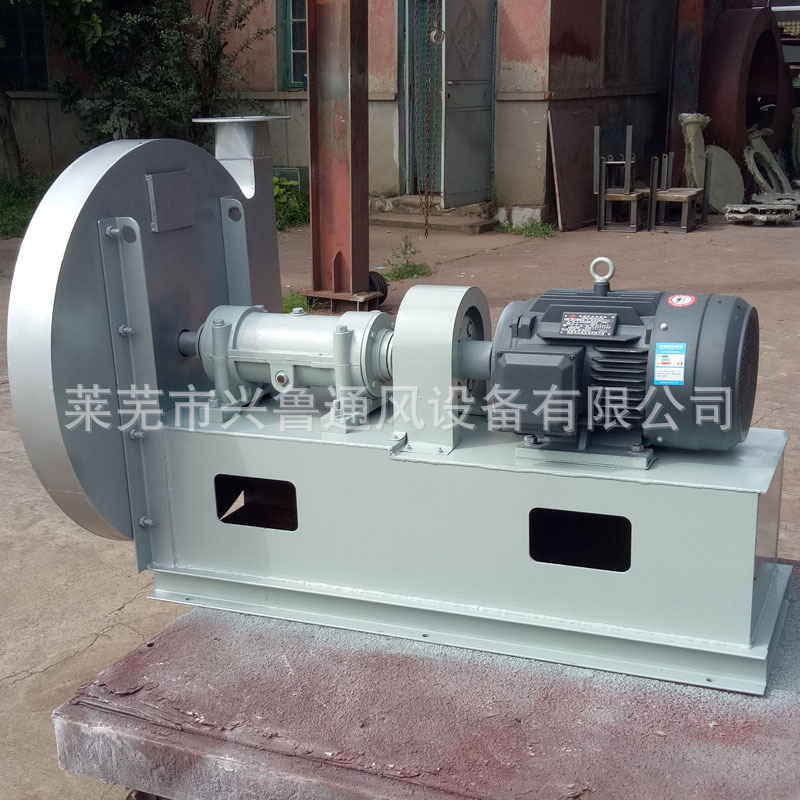

传动组—由主轴、轴承箱、联轴器等组成。主轴由优质钢制造。

                          8-09型高压离心通风机性能参数表
